Sistema de Moldeo Automatizado (Fast Loop),

Compuesto por:

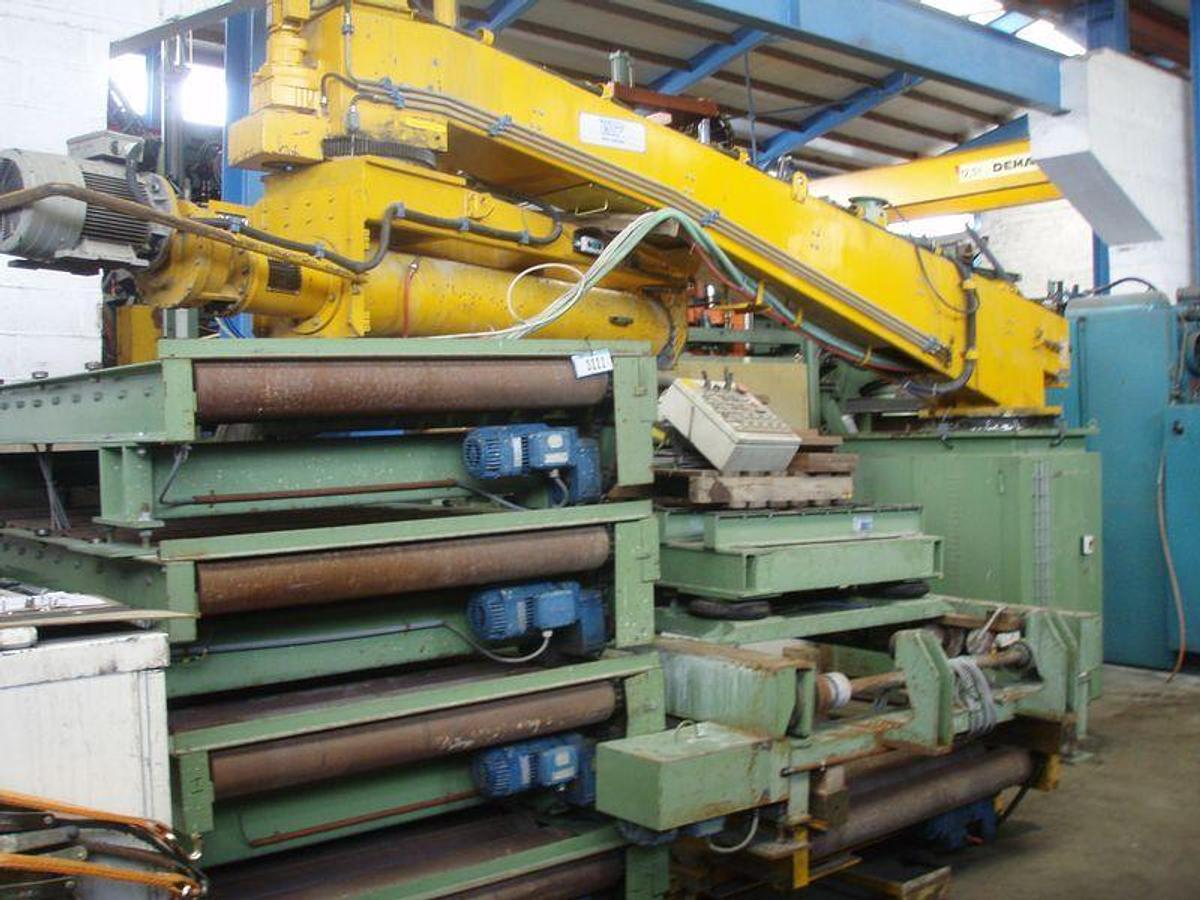

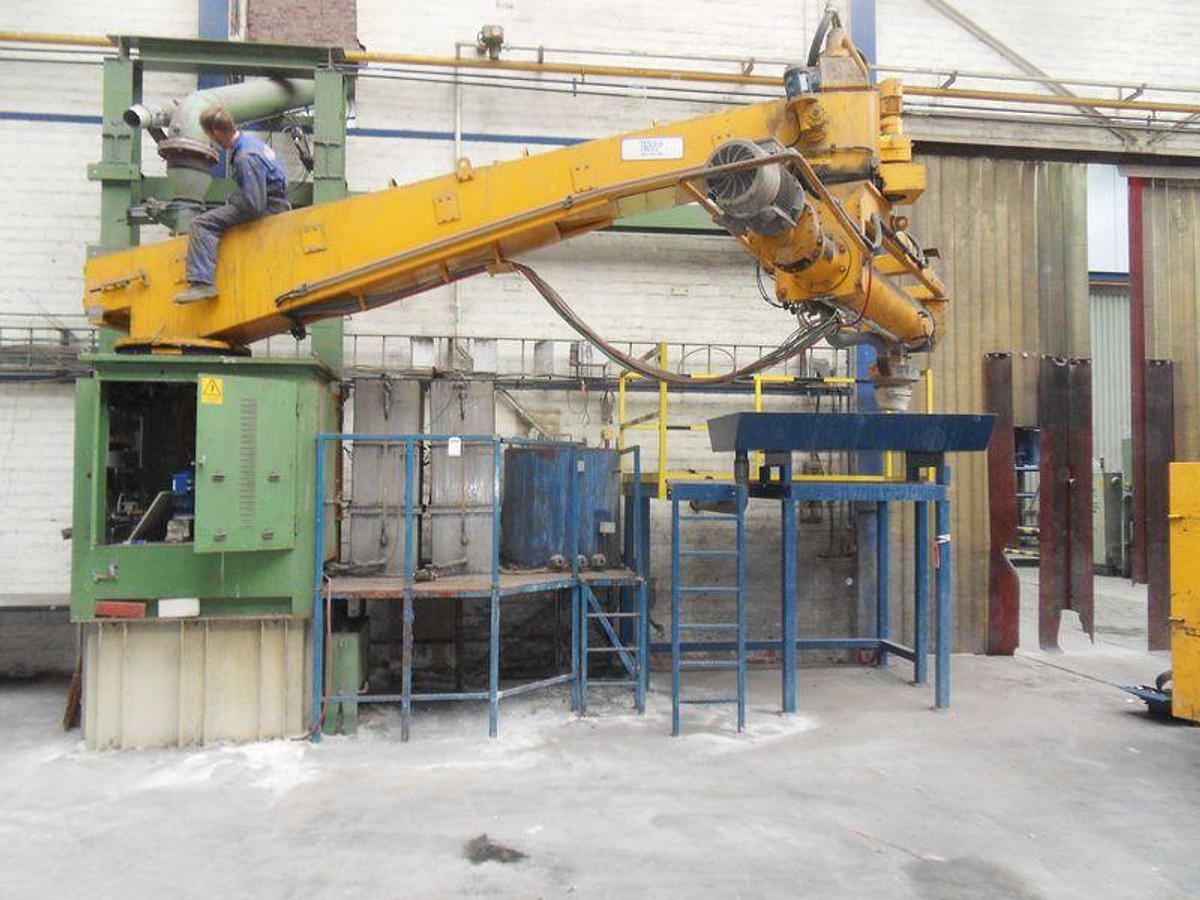

Mezcladora Contínua de Brazo Articulado

Marca: IMF

Tipo: T36-30S

Capacidad: 30 t/h – Alphaset

Dimensiones exteriores: 5400 mm x 1600 mm, altura: 4200 mm, brazo extendido

Longitud del primer brazo: 4500 mm (interior de la banda)

Longitud del segundo brazo, longitud del tornillo entre ejes: 2000 mm

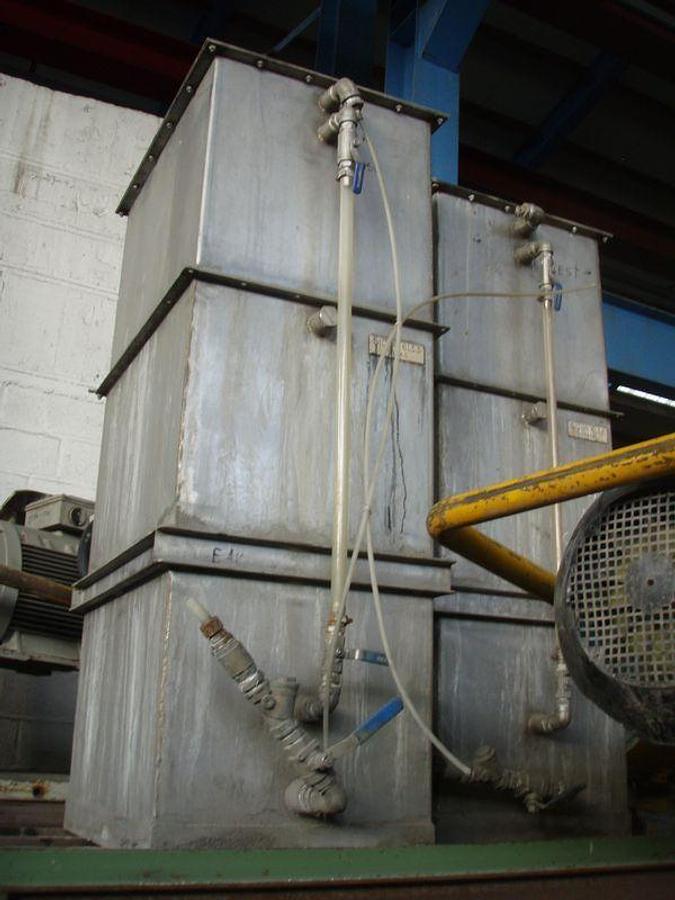

3 bombas: 1 de resina; 2 de catalizador, con control de flujo

- 1 mesa vibratoria montada sobre 6 cojines neumáticos,

Dimensiones exteriores: 2100 mm x 1480 mm, 460 mm de altura del cojín con vaciado neumático;

Dimensiones útiles: longitud: 2100 mm, anchura: 1270 mm;

Con 2 motores vibratorios ITALVIBRAS, tipo MVSI3/5000S90; 5 kW; 220/380 V; 3000 rpm

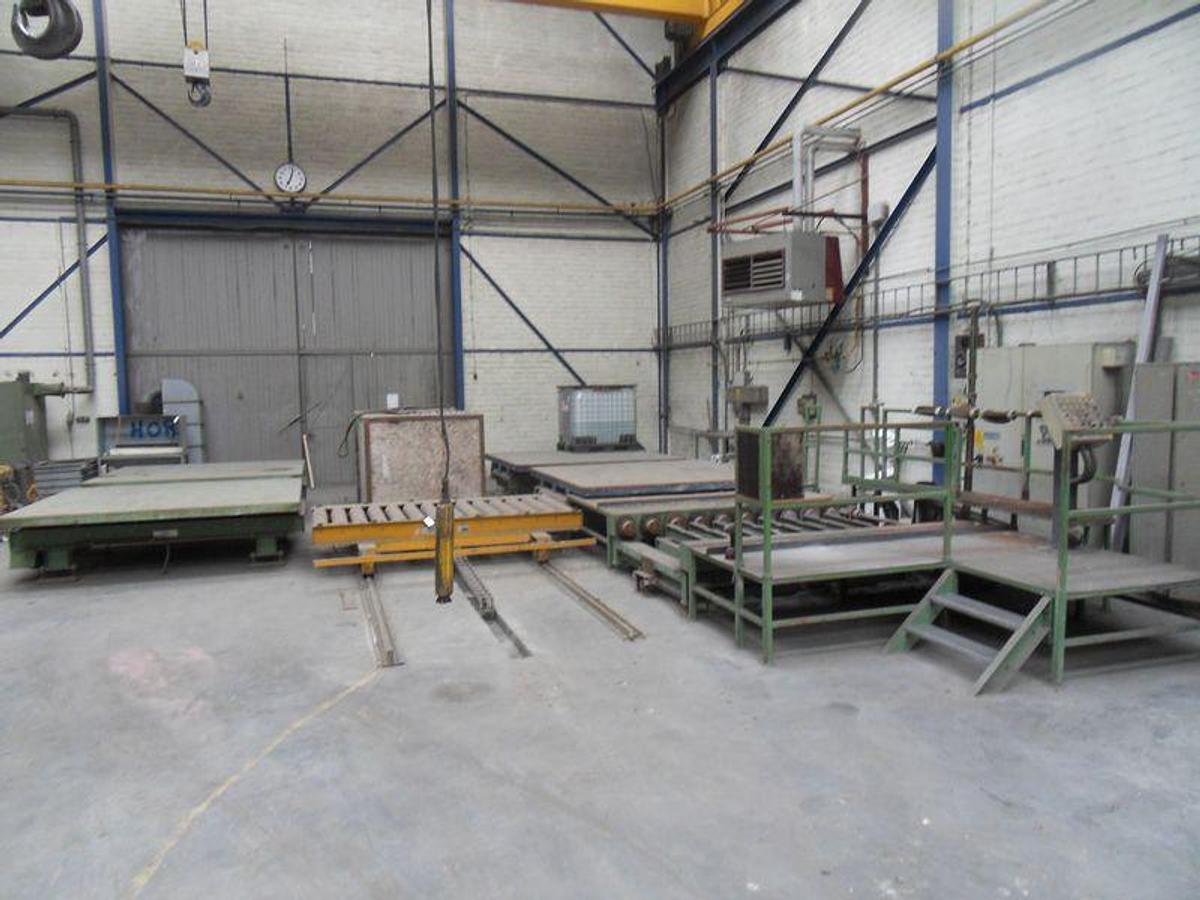

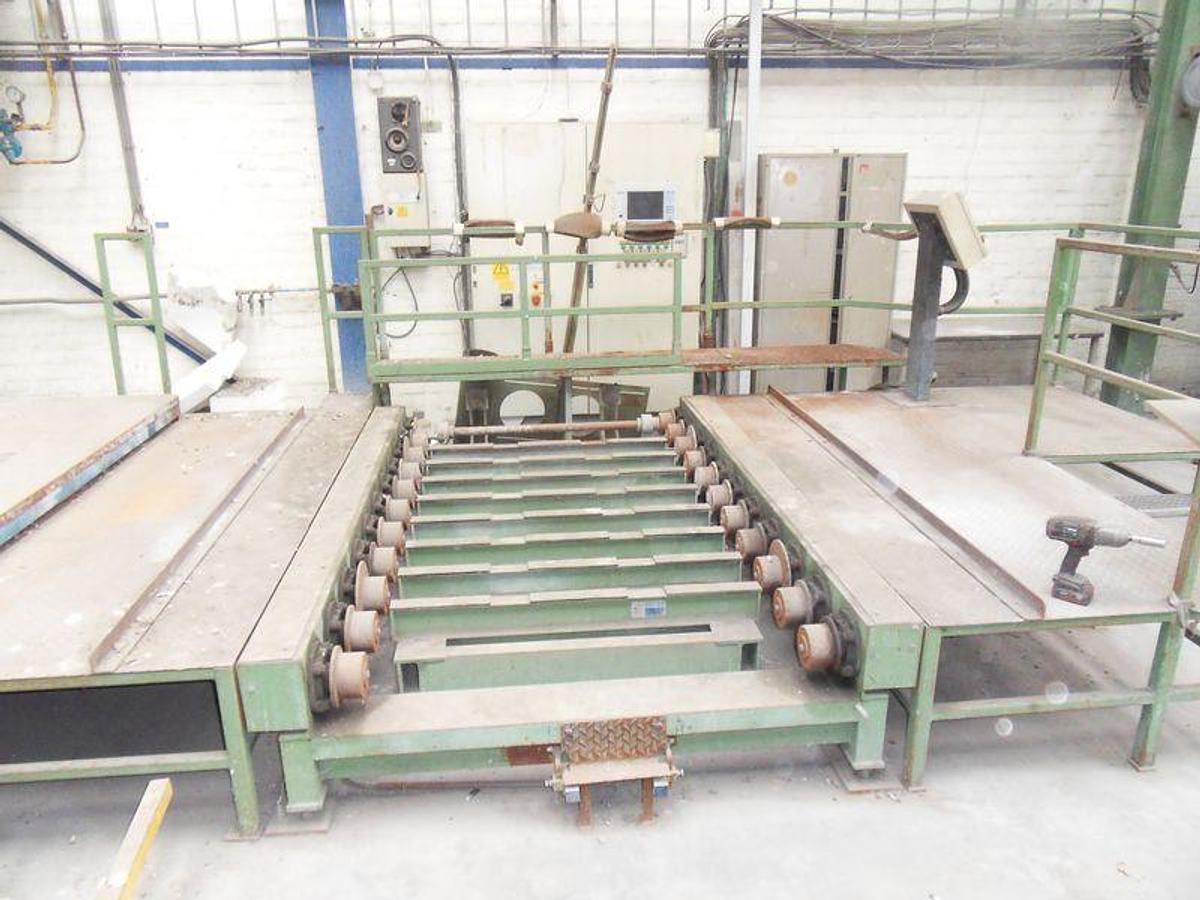

- 4 transportadores de rodillos motorizados,

exterior 2800 mm x 1760 mm, y 520 mm de alto

dimensiones útiles 2800 mm x 1300 mm, 500 mm de alto

Motorreductor DEMAG, tipo KBF80A4; 220/240 VΔ; 0,32 kW; 1350 rpm

- 1 transportador de rodillos motorizado,

exterior 3000 mm x 2440 mm, 700 mm de alto (en la mesa vibratoria);

dimensiones útiles 2800 mm x 1450 mm, 530 mm de alto

Motorreductor DEMAG, tipo KBF80A4; 220/240 VΔ; 0,32 kW; 1350 rpm

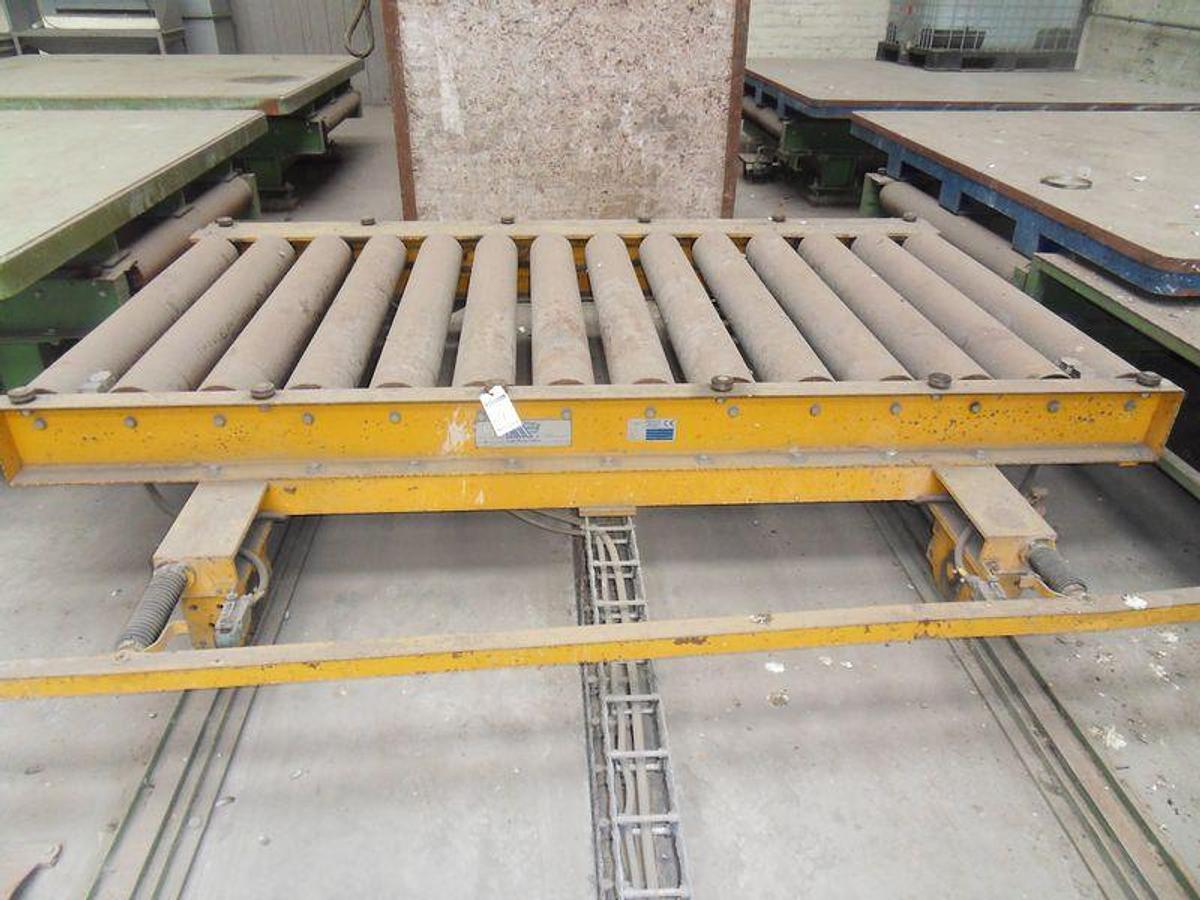

- 1 carro de transferencia motorizado con transportador de rodillos motorizado,

exterior 2830 mm x 2250 mm, 520 mm de alto

Motorreductor DEMAG, tipo KBF80A4; 220/240 VΔ; 0,32 kW; 1350 rpm

Distancia entre ejes sobre raíl: 1780 mm;

Motor de accionamiento, tipo KBV71A8/2, 2 velocidades 640/2650 rpm, 380 V en Y; 0,4/0,20 kW

- 4 placas de soporte para modelos, 2700 mm x 2700 mm

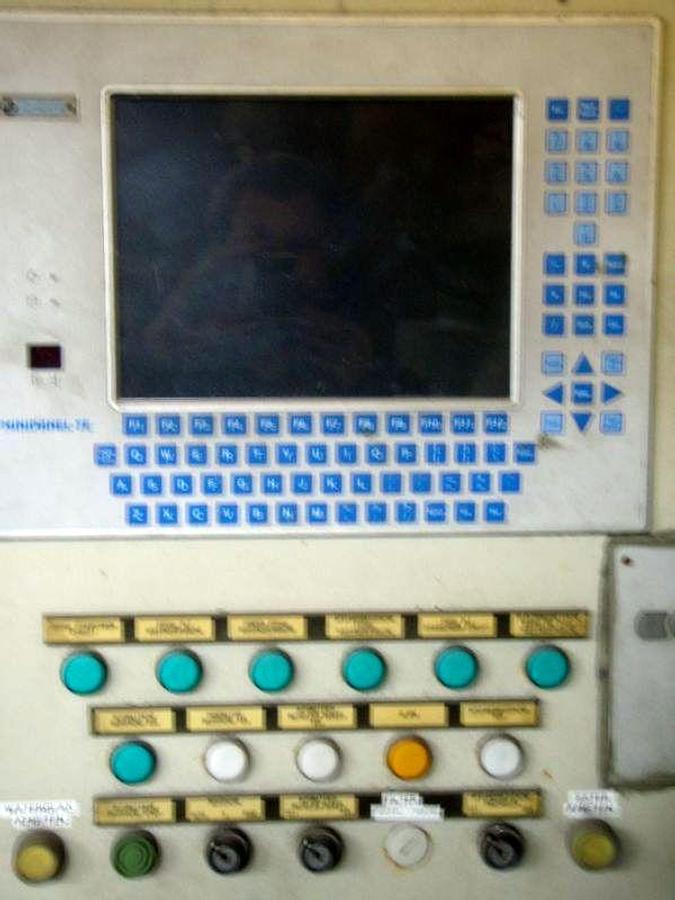

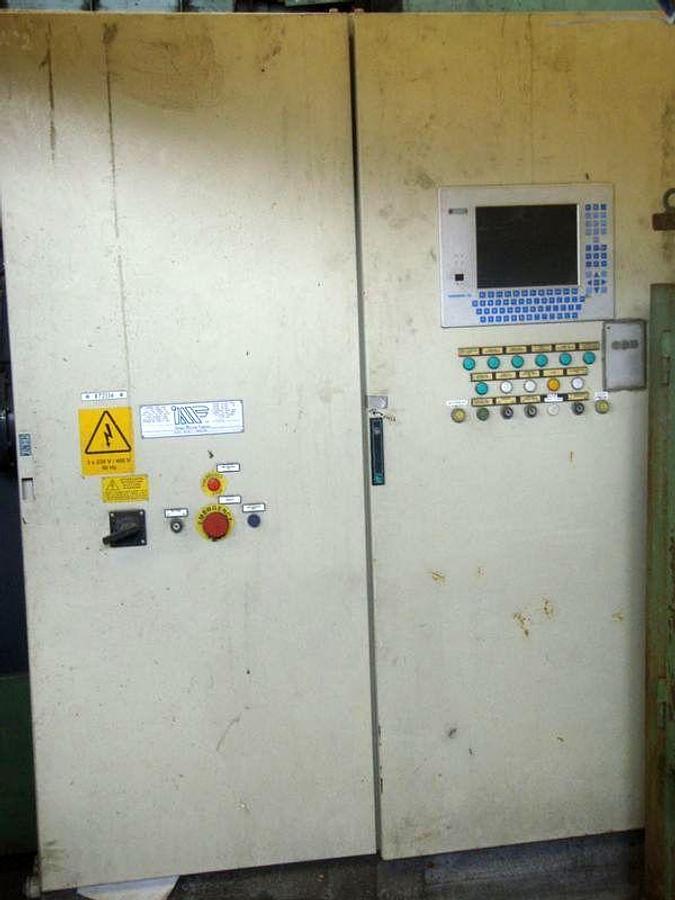

- Armario de control, controlado por PLC - ALLEN-BRADLEY
